BVAPd-1

Vakiopainesäädin BVAPd-1, sisältää paineanturin, säätimen ja toimilaitteen.

  • Koot: Ø100 mm – Ø630 mm.
  • Toiminta-alue 0 – 500 Pa
  • Asennuspaikalla säätimeen asetetaan suunniteltu kanavapaine.
  • Modbus väyläliitäntä vakiona
  • Magicad tiedostossa nimellä Bevent-Rasch
BVAPd-1

BVAPd-1

Vakiopainesäädin BVAPd-1, sisältää paineanturin, säätimen ja toimilaitteen.

  • Koot: Ø100 mm – Ø630 mm.
  • Toiminta-alue 0 – 500 Pa
  • Asennuspaikalla säätimeen asetetaan suunniteltu kanavapaine.
  • Modbus väyläliitäntä vakiona
  • Magicad tiedostossa nimellä Bevent-Rasch

ESITTEET

Tuote-esite BVAPd-1
(pdf)

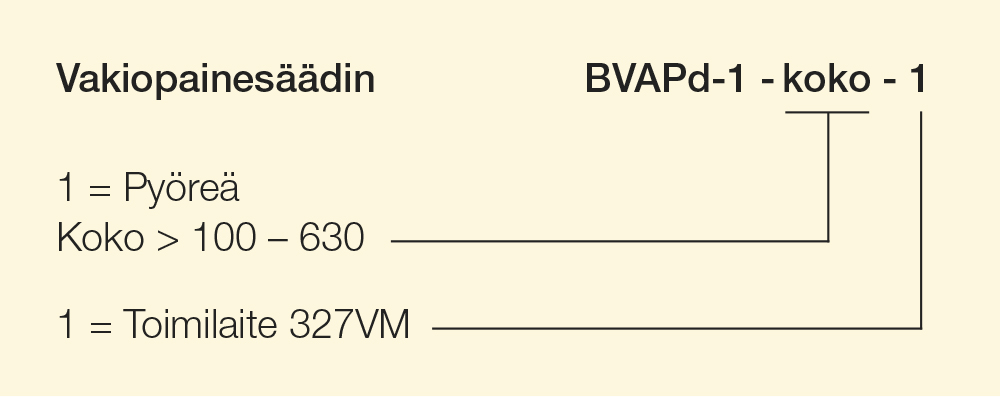

TUOTEMERKINTÄ



Valintaohjelma tulossa
Tryckklass
Tiiveysluokka

Suljetun säätö- / sälepellin suurin sallittu vuotoilmamäärä
EN 1751:n mukaan.
Huom! Säätö- ja sälepellin koko ei vaikuta tiiveysvaatimuksiin.


Tiiveysluokka 1
kun vuotoilmavirralla ei ole merkitystä, esim. ilmavirtojen säätämisessä.

Tiiveysluokka 2
kun vuotoilmavirralla on merkitystä, esim sulkupeltinä.

Tiiveysluokka 3
kun vuotoilmavirralla on suuri merkitys, esim. raitisilmapeltinä.

Tiiveysluokka 4
kun vuotoilmavirralla on erittäin suuri merkitys, esim. rajoitetaan hajujen leviämistä.
Storlekstabell
Mitat
Storlekstabell
Mitat
Storlekstabell
Mitat
Storlekstabell
Mitat
Tryckklass
Paineluokka

Suurin sallittu paine-ero suljetun säätöpellin / sälepellin yli.
Sälepellin leveys tai säätöpellin läpän halkaisija ei vaikuttaa paineluokkaan.

Paineluokkien A-C:n vaatimukset on esitetty VVS-AMA:ssa.
Paineluokka D on Bevent-Rasch'in luokitus, joka käytetään
vaativissa kohteissa.

Paineluokka A
Suurin sallittu paine-ero 1000 Pa. Käytetään ilmastointilaitoksissa.

Paineluokka B
Suurin sallittu paine-ero 2500 Pa. Käytetään esim. teollisuuskohteissa.

Paineluokka C
Suurin sallittu paine-ero 5000 Pa. Käytetään tietyissä kohteissa.

Paineluokka D
Paine-erot yli 5000 Pa. Asiakas sovitteiset ratkaisut.
